簡要描述：OM-BLG有機溶劑噴霧干燥機是系統組成一個封閉的循環回路,載熱體可以循環使用也叫閉式循環噴霧干燥機。對于揮發物是有機化學溶劑、有毒或逸出后能對……
OM-BLG有機溶劑噴霧干燥機是系統組成一個封閉的循環回路,載熱體可以循環使用也叫閉式循環噴霧干燥機。對于揮發物是有機化學溶劑、有毒或逸出后能對人身、環境造成危害物料的干燥,料液中含有的有機溶劑或產 品是易氧化、易燃、易爆的物料,一般情況下,需用這種流程的物料都是不能接觸氧氣的,所以載熱體大多使用惰性氣體(如氮氣、二氧化碳等);此種方式又稱惰 性氣體干燥。從干燥器排出的尾氣,經過氣固分離后還要經過冷凝器回收溶劑或去除濕分,再經加熱器升溫后進入干燥器進行循環使用。通過載熱體和閉式循環方 式,我們可以有效的避免物質干燥遭遇高溫危險、防止噴霧干燥過程中與氧氣接觸,粉塵90%以上回收等。
閉式循環噴霧干燥機目前已經成熟應用于乙 醇,丙酮,己烷,氣油等有機溶劑制成的懸濁液,以惰性氣體(或氮氣)做為干燥介質的產品的閉路循環式噴霧干燥工藝。整個過程產品無氧化,介質可回收,惰性 氣體(或氮氣)可循環利用。為有機溶劑回收設計的閉式循環系統,系統防爆控制要求極高,系統自控性能極高,GMP要求苛刻。常用于精密陶瓷、醫**、電池材料、硬質合金(Wc.Fe)粉的噴霧干燥。
流程示意圖

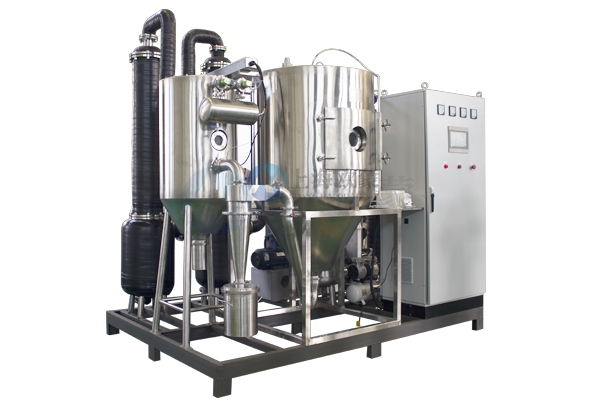

閉式循環噴霧干燥機系統由噴霧干燥機主機、帶空氣過濾器的加熱器、鼓風機、水氣分離器、大小冷卻塔、除塵器、排風機、一級旋風分離器、二級旋風分離器、泵、測氧儀以及管路與控制閥等組成。
技術參數：
| 項目/機型 | BLG-5 | BLG-10 | BLG-15 | BLG-25 | 更多型號按要求定制 |
| 乙醇蒸發量 | 3-5kg/h | 5-8kg/h | 10-15kg/h | 20-25kg/h | 按要求定制 |
| 干燥室尺寸(mm) | Φ1000 | Φ1,300 | Φ1,500 | Φ1,800 | 根據實際情況 |
| 干燥室附屬件 | 人孔，觀察窗，照明窗，振打裝置 | ||||
| 霧化器 | 離心式 | 離心式 | |||
| 霧化盤 | 50-65mm | 80-120mm | |||
| 轉速 | 25000r.p.m | 22000r.p.m | |||
| 產品回收方式 | 塔底+旋風+除塵器三點回收，或旋風+除塵器兩點回收（可選2級旋風） | ||||
| 料液供給方式 | 蠕動泵（附不銹鋼容器） | ||||
| 加熱源 | 導熱硅油換熱（干凈、安全，氮氣不接觸加熱器） | ||||
| 加熱器容量 | 13kW-18KW（供參考）
實際根據不同溶劑沸點選擇溫度范圍 |
30kW-40kW（供參考）
實際根據不同溶劑沸點選擇溫度范圍 |
|||
| **溫度 | 30-250℃（根據實際情況選擇或定制） | ||||
| 附屬器件 | 防爆循環風機、旋風分離器、袋濾器、冷凝回收溶劑裝置 | ||||
| 電控系統 | 加熱溫度控制；旋風分離器、袋濾器壓差顯示；塔內壓力控制；霧化器變頻控制
PLC+觸摸屏 |
||||
| 附屬器件 | 氧氣濃度表、防爆片、配管內壓力控制 | 氧氣濃度表、壓力開關、氧氣濃度兼壓力自動調節系統 | |||
| 電力 | 動力：380V/3相 | ||||
| 選件 | 空氣振打裝置、二流體噴嘴噴霧裝置 | ||||
